對于那些剛接觸蜂窩斜管的朋友，可能對蜂窩斜管填料沉淀池的結構等知識還不是太了解，今天就為大家詳細介紹一下蜂窩斜管填料沉淀池的結構、水流流過蜂窩斜管的方向以及設計安裝時的注意要點都有哪些。

蜂窩斜管填料沉淀池的結構

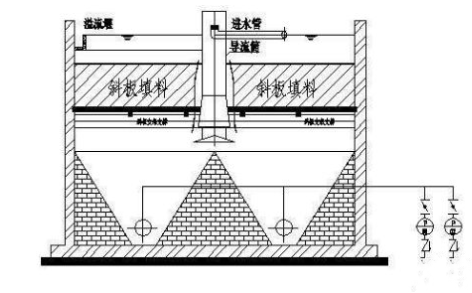

蜂窩斜管填料沉淀池的結構與一般沉淀池相同，是由進口、沉淀區、出口與集泥區四個部分組成，只是在沉淀區設置有許多蜂窩斜管或斜板，下圖為蜂窩斜管填料式沉淀池的典型結構。

蜂窩斜管填料沉淀池的水流方向

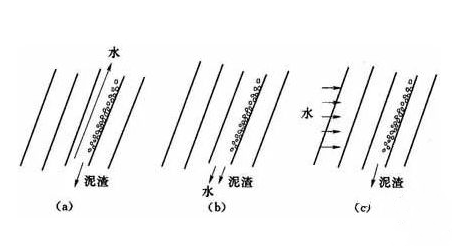

總的來說，在蜂窩斜管填料沉淀池中，按照水流流過蜂窩斜管的方向，可分為上向流、下向流和平向流三種。水流由下向上通過斜管或斜板，沉淀物由上向下，它們的方向正好相反，這種形式稱作上向流(也稱異向流)。水流向下通過蜂窩斜管或斜板，與沉淀物泥渣的流向相同，這種形式稱作下向流(也稱同向流)。水流以水平方向流動的方式，稱為平向流(也稱橫向流，僅適用于斜板)。

蜂窩斜管填料沉淀池設計要點

1.進水區

水流從水平方向進入蜂窩斜管填料沉淀池，進水區主要有穿孔墻，縫隙墻和下向流斜管進水等形式，使水流在池寬方向上布水均勻，其要求和設計布置與平流式沉淀池相同。為了使上向流斜管均勻出水，需要在蜂窩斜管以下保持一定的配水區高度，并使進口斷面處的水流速度不大于0.02-0.05m/s。

2.蜂窩斜管填料的傾斜角度

蜂窩斜管與水平方向的夾角稱為傾斜角，傾斜角a越小，截留速度u0越小，沉降效果越好，但為使污泥能自動滑下排泥通暢，a值不能太小，對上向流斜板、斜管沉淀池，a一般不小于55°-60°。對下向流斜板、蜂窩斜管沉淀池因排泥比較容易，一般不小于30°-40°。

以上為您介紹的就是蜂窩斜管填料沉淀池的結構、水流方向及進水區和蜂窩斜管填料的傾斜角度該如何設計，希望對您有所幫助。
